醫院的配電設計
來源：山東康德萊凈化工程有限公司 日期：2019-11-11
醫院是一個為病人服務的機構，醫院建筑內的電氣設計應確保醫療場所內電氣設備的供電可靠性和用電安全性，確保治療過程中醫務人員和患者的安全。

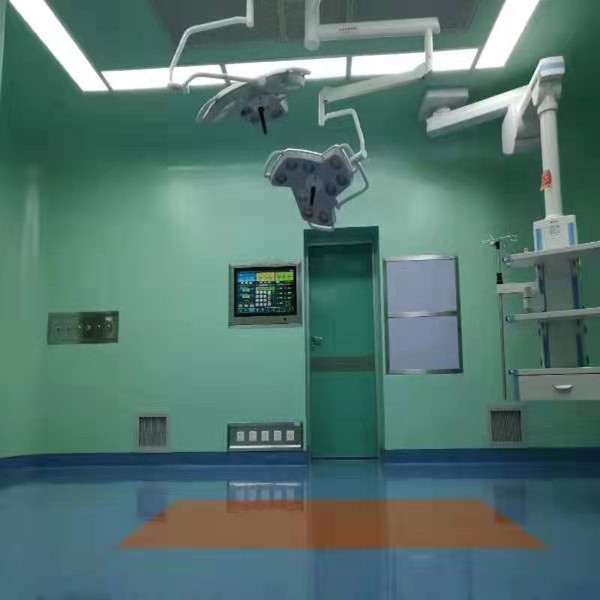

隨著綜合醫院的不斷發展和擴充，對于綜合醫院的配電設計問題的負荷計算需要不斷完善。一般而言，綜合醫院的用電標準要比商業辦公樓的用電要偏低。目前現在已經投入使用或者再建的綜合醫院的用電指標一般在70～80VA／m2。綜合醫院的用電負荷一般集中在空調用電，以及照明用電，其它醫療設備用電的比例較小。診室、治療室、檢查室、急診觀察室等場所照度一般按300lx 設計，并采用漫反射型燈具，以減少眩光；眼科診室分為明室和暗室，明室照度一般低于其它診室，可按 200lx 設計，暗室一般需要連續調光照明，使病人的視覺有一個明暗適應的過程。調光應是連續平滑的，避免出現頻閃現象；聽力檢查室內照度為 100lx 左右，聽力檢查室內絕對不能有噪聲，采用熒光燈時，應將節能電感鎮流器安裝在室外或采用電子鎮流器。磁共振掃描室、理療室、腦血流圖室等需要電磁屏蔽的場所采用直流電源燈具。手術室和部分醫生辦公室設置觀片燈，可嵌墻安裝，也可明裝，其供電回路設置剩余電流保護。潔凈手術室內燈具采用嵌入式密閉燈帶。手術室、X 光診斷室、加速器治療室、核醫學科掃描室和 γ照相室等一些大型醫療設備室門外設置紅色信號燈，以防誤入。同時，聯動切斷機組電源。病房和護理單元通道的照明設置應避免對患者產生眩光，躺在病車上的病人不會(huì )因目視頂棚裸露的燈管而感到不適，采用棱晶面的燈具。精神病房不易選用熒光燈。病房綜合治療帶上設置應床頭壁燈和控制開關，也可以設計可調式旋臂壁燈，并選用可調光光源，供醫生檢查和患者閱讀使用，同時減少對其他人的影響。另外，考慮到安全，床頭燈供電回路采用剩余電流保護。病房?jì)仍O計有夜間照明以滿足夜間值班護士和病人的需求，通常在病房?jì)鹊男l生間旁或門口及病房走廊裝設夜間照明的夜燈，選用帶有遮光罩的節能型燈具，在提供一定的地面照度（5lx～10lx） 的同時又要保證在床頭部位的照度不大于0.1lx，兒童病房不大于 1lx。夜燈開關裝設在護士站，由值班護士統一控制。夜燈照明負荷等級高，可結合應急照明供電。護理單元走道燈的設置位置應避開病房門口。住院病人適合清靜環境，燈光應該均勻柔和。因此，照度相對要低一些，一般在 100lx 左右，宜采用嵌入式暖色光燈具或熒光燈。走道可間隔 8m 設 LED 嵌墻式腳燈供護士夜間巡視用，開關放置在護士站，深夜時一般照明就可關閉，走道也采用夜間減半的控制方式。根據《民用建筑電氣設計規范》JGJ16—2008 規定，候診室、傳染病院的診室和廁所、呼吸器科、血庫、穿刺、婦科沖洗、手術室等場所應設置紫外線殺菌燈。普通手術室在手術臺上方一般都設有紫外線殺菌燈，對室內空氣滅菌消毒，但是潔凈手術室可不用。紫外線滅菌燈的安裝功率密度可按1.5W/m2~3W/m2取值，在一般場所取低值，在手術室等高度殺菌要求的場所取高值。按照一般衛生要求，房間燈具安裝高度不大于 2.7m?？刂谱贤饩€(xiàn)燈的開關宜帶指示燈，并設計明顯的標識以區別于普通照明開關。綜合醫院手術部中的手術室屬2類醫療場所。同醫院的急診搶救室、重癥監護室一樣是醫院配電系統中特別重要的用電負荷。其照明及生命支持電氣設備的自動恢復供電時間要求不得>0.5S。手術部用電應從本建筑物配電中心專線供給；每個手術室應設有一個獨立專用配電箱；每個手術室的干線必須單獨敷設；手術室內用電應與輔助用房用電分開。根據以上規定手術部的配電應從變電所低壓配電室的不同母線段引入兩路電源(其中一路引自事故母線段)，經自動切換裝置后向每個手術室放射式配電。（2）手術室內的配電可結合設備配置二次設計手術室的照明、空調、自動門口、插座箱、手術床、無影燈、吊塔等用電設備配電系統的設計以及局部等電位聯結的布置,通常由專業公司按各手術室設備的配置及等級要求進行深化設計。施工圖設計時可先預留電源到各手術室的專用配電箱。待設備及工藝布置確定后,按規范要求進行深化設計，但應與建筑專業協調預留好手術室的EPS電源、隔離變壓器等設置的安裝位置，并應盡量靠近相應的醫療場所。設一雙電源切換箱，電源引自變電所不同變壓器兩段母線。每臺透析機(2kW，220V)自帶 UPS 電源，建議每床自雙電源切換箱引1路電源，醫療槽上設 4 個 3 孔電源插座，可為透析機、呼吸機、心電監護儀等設備使用；每床預留有線電視、手機充電器及計算機插座，電源引自本層的普通動力總箱以避免普通用電設備跟醫療設備共用電源，保證供電安全。急救中心的搶救、急診 ICU 按一級負荷；特別重要負荷設計，采用醫療 IT 系統；急診化驗注射、輸液等其它部位按一級負荷配電。對于規模比較小的急救中心，可在急診區域內設變電所單獨放射的雙電源切換箱，為整個急診區域供電。對規模比較大的急診中心，設三段母線，分別為急診照明干線、動力干線、應急干線、照明及動力干線，引自變壓器不同母線段，應急干線引自變電所應急段，應急干線每層安裝兩個插接，分別引至照明及動力配電箱，應急干線作為照明及動力干線的備用使用，其容量應按兩段干線容量之和設計，以保證整個急診區域的可靠供電。潔凈手術室空凋系統的可靠運行也是保障手術及患者安全的重要一環，采用專用變壓器按一級負荷供電，由配電變電所專用變壓器不同低壓母線段兩路電源供電，末端自投。制劑、配液、中心供應室的潔凈空調由配電變電所專用變壓器專用單電源供電。醫用電梯、污梯均由配電變電所不同低壓母線段兩路電源供電，末端自投。小功率提升梯及貨梯由配電變電所專用單電源回路供電。熱力站設備包括采暖系統機組、潔凈空調機組、普通空調機組，均由配電變電所不同低壓母線段兩路電源供電，末端自投。消防電梯、防排煙風機、消防泵等消防設備均由由配電變電所不同低壓母線段兩路電源供電，末端自投。
醫院作為維系人們生命健康安全的重要場所，如果因為配電設計出現問題導致不能正常供電，這會(huì )帶來很多的負面的影響。這就需要醫院做好相關的配電設計，對用電設備進行及時的管理和維護，有效保持醫院的正常工作，保證醫院處于一個穩定而安全的用電環境。
